狭ピッチ自作キーボード向けに0.8Uキーキャップを自作した【①モデリング編】

こちらの記事で紹介した、狭ピッチキーボード用の0.8Uキーキャップ制作についての記事です。

MX軸の0.8Uキーキャップは選択肢が極端に少ないので、3Dプリンターで自作しました。

制作の過程ではこんな感じです。

1. 3Dモデリングソフト（blender）でのモデル作成
2. 家庭用の光造形3Dプリンターでの出力
3. 印刷パラメータの最適化

今回は①のモデリングについて紹介したいと思います！

制作のモチベーション｜狭ピッチMXキーキャップの選択肢がない！

出先用キーボードとして、コンパクトな「Kleine Gherkin」を組もう。

そう思ったのは良いのですが、Kleine Gherkinのキーピッチは16 mmなので、普通サイズのキーキャップは使えません。

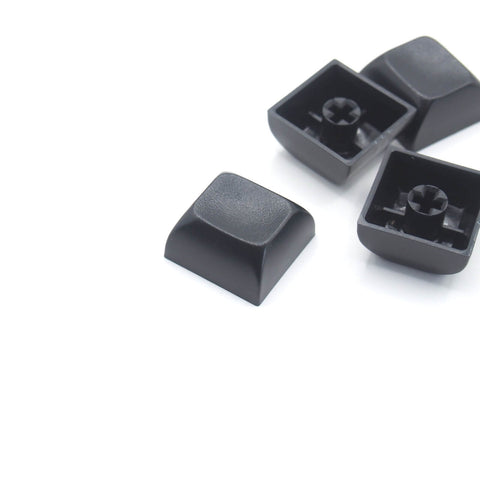

このサイズのMX軸キーキャップはほとんど市販されておらず、TALPさんで販売されている黒色・ADAプロファイルのこちらの製品一択の状態です。

このキーキャップもいいのですが、どうせなら可愛い白系で組みたい。せっかくなら高さも抑えたコンパクトなキーキャップがほしい。

ということで、オリジナルのキーキャップを自作することにしました。

キーキャップの設計

まずはどんなキーキャップにするかの案を練ります。
というアイデアを書き出すとこんな感じになりました。

• 0.8Uサイズ (16 x 16 mm未満)
• 可能な限り高さを抑えたデザイン
• 天面広めのスフェリカルトップ

市販品を参考にキーキャップの寸法を決める

市販のキースイッチやキーキャップの寸法を参考に、制作するキーキャップの寸法出しをします。

手元の通常キーキャップも参考にしつつ、ステムの高さは4.5ミリ、樹脂の厚さは1ミリ、サイズは15.5ミリ四方にすることにしました。

これに沿ってモデリングしていきます。

blenderでキーキャップをモデリングする

さて、3Dモデリングソフト「blender」を使って原型となるモデルを作ることにします。

私は使い慣れていることもあってblenderを選びましたが、CADではないので厳密な寸法を出すのは難しいです。手元の3Dプリンターで印刷する分には微調整が効くので問題ないですが、発注を考える場合はFusion360などの方がいいと思います。

キーキャップ土台の作成

まずは縦横15.5mm、高さ8mmになるように立方体を用意します。

下側の面に「面の差し込み」で13.5mmの四角形を入れ込み、頂点を選択して高さ4.5mmの位置にまで平面を押し出します。

逆向きの「凹」ができました。

つづいて天面を構成している頂点をすべて選択し、一番上のメッシュが14mm四方になるよう縮小。

これが台形のキーキャップ部分になります。

軸部分のモデリング

続いては軸の作成。　

1.2mm x 4.0mmの長方形を重ねて十字にし、結合。
直径5.5mm、頂点12の円を用意したら、十字との間にメッシュを貼ります。

Ｚ軸方向に押出しし、高さを5mmに。　

土台に0.5ｍｍめり込ませた状態で「ブーリアン」で合成します。

スフェリカルなキートップを作る

最後に、球で天面を抉ります。

半径21.625mmのUV球を用意し、天面の厚みが2mmの位置に配置。
「ブーリアン」で削り取ります。

さて、このままでは天面がスパッと切り取られたままの状態です。指あたりが硬いので外側の辺を「ベベル」で面取りしておきましょう。

これでモデルは完成！

あとは3Dプリンターでの印刷用にで書き出して（今回は.stlを使用）、モデリング編は完了です。

②印刷編へ続く （未）
